近日，由中建五局承建的

广州首座万象城——广州白鹅潭项目

“大贝壳”钻石采光顶完工

万象城屋盖幕墙施工进度刷新

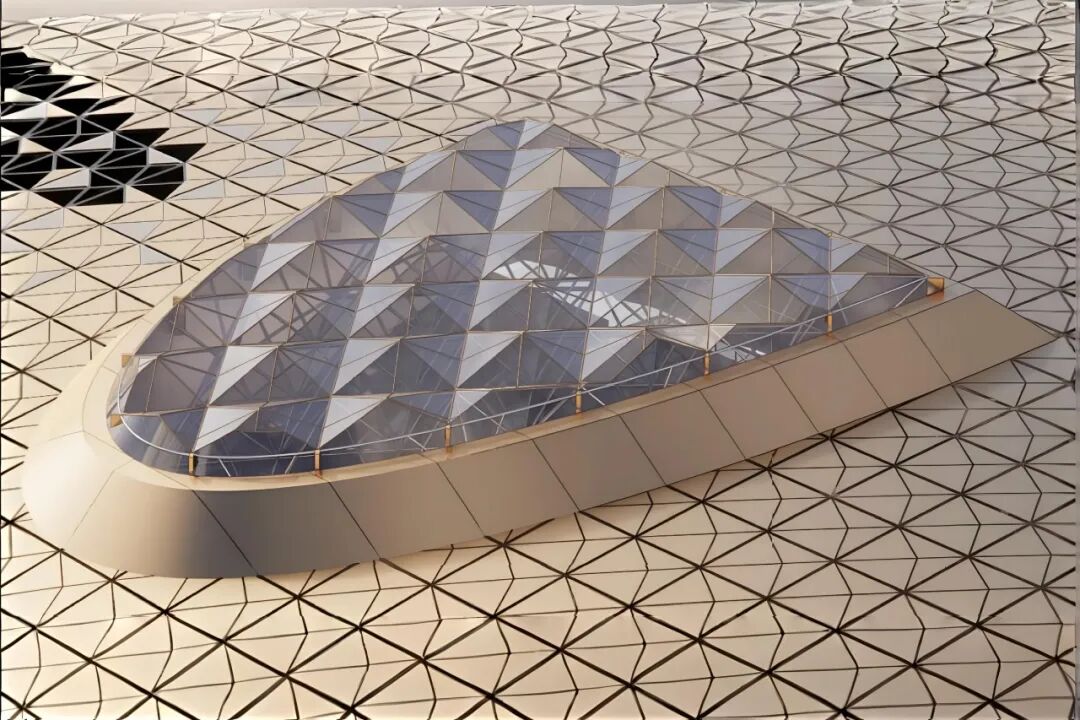

从白鹅潭江面望去

钻石采光顶宛如万象城金属屋盖

中央嵌入的一颗闪耀珠宝

采光顶犹如精工雕琢的钻石

在透光与结构美学之间取得平衡

既节能耐用，又极具视觉冲击力

成为“大贝壳”的点睛之笔

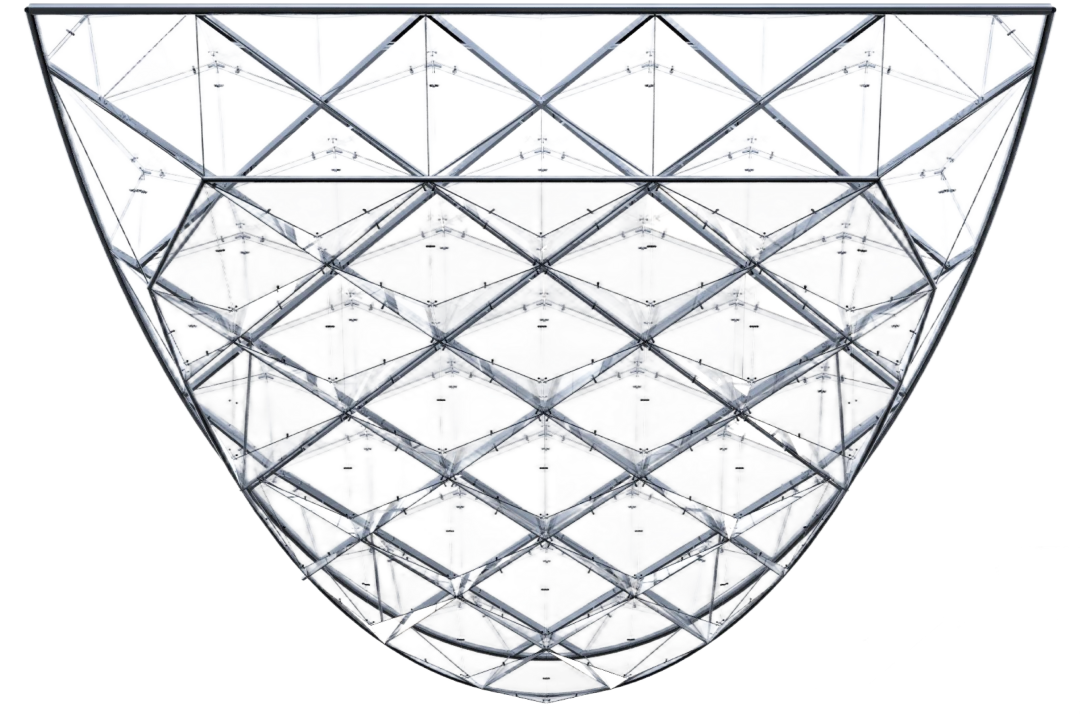

采光顶采用多切面玻璃锥体造型

包含了近1200个异形钢构件

与430余块大尺寸异形玻璃

所有构件均需单独定制

系统复杂程度远超常规采光顶

项目团队运用BIM技术

进行深化设计与精准下料

一个月内完成全部构件建模

并依托数字化加工与3D扫描复核技术

将构件加工精度严格控制在2毫米以内

实现从设计到生产的全过程品质管控

钻石采光顶整体重量超200吨

需提升至近50米高空

安装精度与稳定性要求严苛

同时，作业面呈不规则异形曲面

板块的安装定位难度大

项目团队编制专项方案、优化施工流程

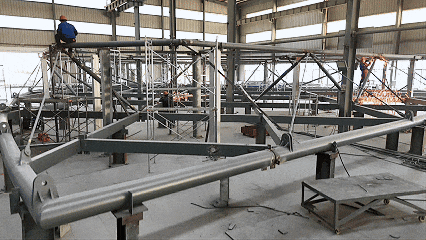

采用“地面预拼装+整体提升”工序

先在工厂完成单元拼装与校验

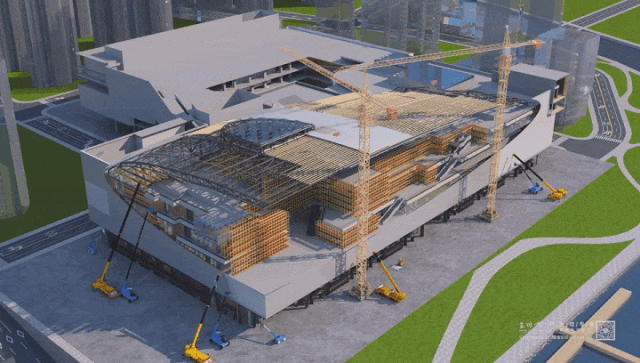

再运用空间异形网架整体提升技术

安装就位

过程中配合全站仪实时测量定位

最终将安装精度控制在5毫米以内

确保与曲面屋盖完美贴合

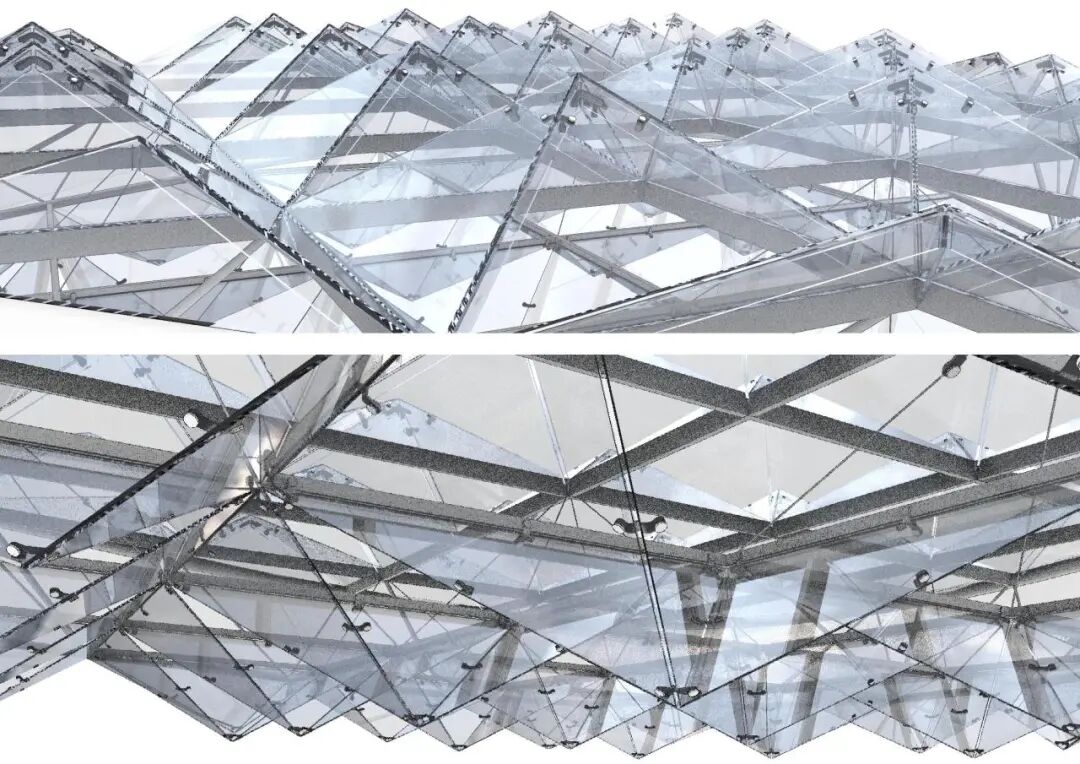

采光顶采用上下双层玻璃结构

为实现设计中璀璨通透的效果

项目团队选用高透光率的超白玻璃

在施工中对上千条胶缝进行顺平处理

同时实施专项清洁工序

确保玻璃达到最佳透光效果

针对采光顶异形结构的特点

项目安排测量专员

逐点复核板块安装点位

及时调整安装偏差

保障整体曲面造型流畅自然

与“大贝壳”建筑风格和谐统一
